Criando sub-reports através do Reporting Services

Esses dias precisei criar um sub-report para um determinado relatório que estava desenvolvendo, como já havia passado por um projeto onde vi alguns relatórios feitos dessa maneira fui atrás para saber como funciona e como fazer, não achei nenhuma referência na web além do MSDN Library e por isso estou escrevendo esse novo post.

Os sub-reports são relatórios que o usuário abre clicando em um item relacionado no relatório principal abrindo um detalhamento do registro.

Para exemplificar vou criar algo bem prático e simples que é o relatório baseado em  Diários.

Criei uma query simples apenas com a LedgerJournalTable, ordenado pelo JournalNum e uma query com a LedgerJournalTrans ordenado pelo AccountNum:

Em seguida no Visual Studio criei um novo projeto em C# com o template Dynamics AX Reporting Project, renomeei o projeto para AeDX_SubReport.

Utilizei um layout padrão que existe no AX, para isso precisamos fazer o seguinte:

1. No menu File > Add > Existing Project from Dynamics AX.
2. Uma nova janela abrirá com os Report Library que existem na AOT.
3. Vamos selecionar Shared Library.
4. No Solution Explorer, vamos clicar com o botão direito no projeto AeDX_SubReport e selecionar AddReference.
5. Na tab Projects, vamos selecionar o projeto Shared Library, clicar em Add e depois em OK.

Em seguida vamos criar nossos relatórios: um relatório de nível superior e um relatório de detalhamento. O relatório superior irá conter uma lista com todos os diários da tabela LedgerJournalTable. E o relatório de detalhamento sera um relatório mais detalhado que irá exibir as informações das linhas dos diários selecionado no relatório de nível superior. Vamos adicionar um parâmetro e um filtro para o relatório de detalhamento. O filtro vai filtrar os dados no relatório de análise com base no valor do parâmetro.

Para criar o relatório de nível superior:

1. Na Solution Explorer no projeto AeDX_SubReport vamos renomear o relatório Report1.moxl para LedgerJournalTable.moxl.
2. Vamos adicionar um novo Dataset.
3. Dê um duplo clique e vamos selecionar a nossa query AeDX_LedgerJournalTable e os campos que iremos utilizar, nesse exemplo vou selecionar os campos JournalNum, JournalName, JournalTotalCredit, JournalTotalDebit.
4. Selecione o Dataset  e clique com o botão direto e vá em Properties e vamos alterar a propriedade Name para: LedgerJournalTable.
5. Agora vamos gerar o design do nosso relatório arrastando nosso Dataset para o nó Design, o design automaticamente é nomeado AutoDesign1.
6. Selecione o nó AutoDesign1, clique com o botão direito e selecione Properties.
7. Na propriedade LayoutTemplate vamos selecionar ReportLayoutStyleTemplate e na propriedade Title vamos alterar para Diários.
8. Agora vamos expandir o nó AutoDesign1 e selecionar o nó table LedgerJournalTableTable e em Properties, defina o modelo Style Template para TableStyleTemplate e alterar para LedgerJournalTable a propriedade Title.

Para criar o relatório de detalhamento:

1. Na Solution Explorer vamos clicar com o botão direito no projeto AeDX_SubReport > Add > New Item.
2. Vamos selecionar Report e renomeá-lo para LedgerJournalTrans.moxl e clicar em Add.
3. Vamos adicionar um novo Dataset.
4. Dê um duplo clique e vamos selecionar a nossa query AeDX_LedgerJournalTrans e os campos que iremos utilizar, nesse exemplo vou selecionar os campos JournalNum, AccountNum, BankAccountId, AmountCurCredit, AmountCurDebit.
5. Selecione o Dataset  e clique com o botão direto e vá em Properties e vamos alterar a propriedade Name para: LedgerJournalTrans e a propriedade Default Layout para TopDownList.
6. Agora vamos gerar o design do nosso relatório arrastando nosso Dataset para o nó Design, o design automaticamente é nomeado AutoDesign1.
7. Selecione o nó AutoDesign1, clique com o botão direito e selecione Properties.
8. Na propriedade LayoutTemplate vamos selecionar ReportLayoutStyleTemplate e na propriedade Title vamos alterar para Linhas do Diário.
9. Agora vamos expandir o nó AutoDesign1 e selecionar o nó table LedgerJournalTransList e em Properties, defina o modelo Style Template para ListStyleTemplate e alterar para LedgerJournalTrans a propriedade Title.

Para criar o parâmetro que será usado para transmitir os dados para o relatório de detalhamento:

1. No relatório LedgerJournalTrans.moxl selecione o nó Parameters e clique com o botão direito e Add Parameter.
2. Selecione o parâmetro criado e clique com o botão direito em Propriedades altere as propriedades Data Type para System.String, Name para JournalNum, e Prompt String para Número do Diário:.

Para definir um filtro para o relatório de detalhamento:

1. Vamos expandir o nó Design em seguida expandir o nó LedgerJournalTransList e adicionar um novo filtro clicando com o botão direito sobre Filter > Add Filter.
2. Selecione o novo filtro e com o botão direito selecione Properties e especifique nas propriedades Expression =Fields!JournalNum.Value,  Name para JornalNum, Operator para Equals e na propriedade Value =Parameters!JournalNum.Value.

Adicionando ao relatório Drill Through Action:

Agora que criamos o relatório de nível superior e o relatório de detalhamento, vamos adicionar uma ação drill through, através de uma ação para ligar os dois relatórios. Uma ação drill through é definida sobre o relatório de nível superior.

Para adicionar a ação drill through:

1. Na Solution Explorer vamos dar um duplo clique no relatório LedgerJournalTable.moxl.
2. Vamos expandir o nó Designs, expandir o nó AutoDesign1, expandir o nó LedgerJournalTable e expandir o nó Data.
3. Vamos selecionar o campo JournalNum e clicar com o botão direito Add > Report Drill Through Action.
4. Selecione o nó criado e clique com o botão direito em Properties.
5. Na propriedade ReportDesign clique no botão (…) selecione o relatório de detalhamento (LedgerJournalTrans) e selecione o design AutoDesing1 e em seguida clique em OK.
6. Selecione o parâmetro JournalNum e especifique na propriedade Value =Fields!JournalNum.Value.
7. Selecione o parâmetro AX_CompanyName e especifique na propriedade Value =Parameters! AX_CompanyName.Value.

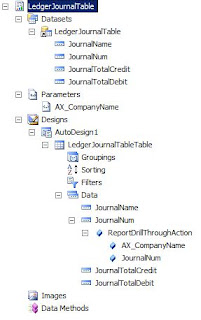

Essa é a visão dos relatórios de nível superior e detalhamento:



Para visualizarmos o relatório de detalhamento:

1. Dê um duplo clique no relatório LedgerJournal.moxl clique com o botão direito no AutoDesign1 > Preview. O relatório é exibido com todos os diários criados.
2. Clique no número do diário e o relatório de detalhamento é exibido. O relatório de detalhamento exibe os detalhes do diário selecionado.

O resultado é o seguinte:

Diário (Relatório de Nível Superior)

Quando clico no Journal Num 000002_008:

Linhas do Diário (Relatório Detalhamento)

PS. Deixo uma dica, no momento em que estiver criando a query aproveite para criar o range ao invés de criá-lo no Visual Studio pois melhora e muito a performance, pois no momento em que executa a query ele retorna os resultados filtrados.

[]'s

Alexssander

Exibir relatório com totais por data (dia, mês ou ano).

Tive que fazer um relatório outro dia em que precisava retornar o total que recebi de despesas no mês de um determinado cliente e o prazo médio de faturamento (vencimento – emissão) e recebimento (recebimento – emissão), para isso fiz um relatório todo baseado no fetch() que guardava uma variável com o total por data e um total geral e fazia uma verificação ao mudar a data ele chamava a seção do relatório que retornava o total.

O relatório que desenvolvi ficou dessa maneira:

Estava hoje fuçando em alguns relatórios do AX e acabei descobrindo algo bem interessante que faz exatamente o que eu precisei fazer, só que de uma maneira muito mais simples.

Para isso fiz um exemplo muito para postar a solução no blog.

Primeiramente criei uma tabela temporária com os campos que quero retornar no relatório:

Em seguida criei um relatório baseado na minha tabela temporária e no Sorting ou Order By do meu Data Source adicionei o campo TransDate e nesse momento vem a grande sacada.

Nas propriedades do campo que quero ordenar existe a propriedade AutoSum é o que vai me retornar a soma com base nesse campo.

A propriedade SumDetailLevel é o que vai nos dizer se queremos retornar o total por ano da data (1), pelo mês e ano (2) ou se retorna o total por dia, por mês e por ano (3).

Em seguida no método run() realizei vários inserts direto na tabela para criar uma um exemplo para demonstrar.

No método prompt(), antes do return utilizei o método setCursor para selecionar o registro atual.

1. queryRun.setCursor(tmpMediumTerm);

Em seguida criei o design do relatório e ele ficou da seguinte maneira:

O projeto encontra-se no meu SkyDrive.

Caso alguém tenha alguma sugestão ou dúvida, comentem.

[]'s

Alexssander

1º aniversário do blog.

Pessoal,

Dia 14/05/2011 o blog completou 1 ano no ar.

Sei que estou há um tempo sem postar nada, porém não estou passando por muitas situações diferentes no trabalho, espero que nesse novo ano do blog seja de mais desafios na minha caminhada para que possa surgir vários posts novos.

Obrigado a todos que acompanham e contribuem com o blog.

[]'s
Alexssander
